描述
SX近场探头组包含2个无源近场探头，用于在研发阶段以高时钟频率测量电子模块上的电场和磁场，频率范围为1GHz到10GHz。SX探头组的探头可以紧贴电子模块进行测量，比如贴近单个集成电路引脚、导线、元件及其连接点，从而定位干扰信号源。通过相应地操作近场探头，能够测量出电子模块上电磁场的方向及其分布。这种近场探头小巧轻便，并具备外皮电流衰减和电屏蔽。 这种近场探头可以接到频谱分析仪或示波器的50Ω输入端。探头内部有一个终端电阻。
 |
SX-E 03 电场探头（1GHz-10GHz）
SX-E 03型探头底部的电极尺寸约为4x4mm，用于检测定位很小的电场源，例如导线、集成电路板上的单个元器件。 |
 |

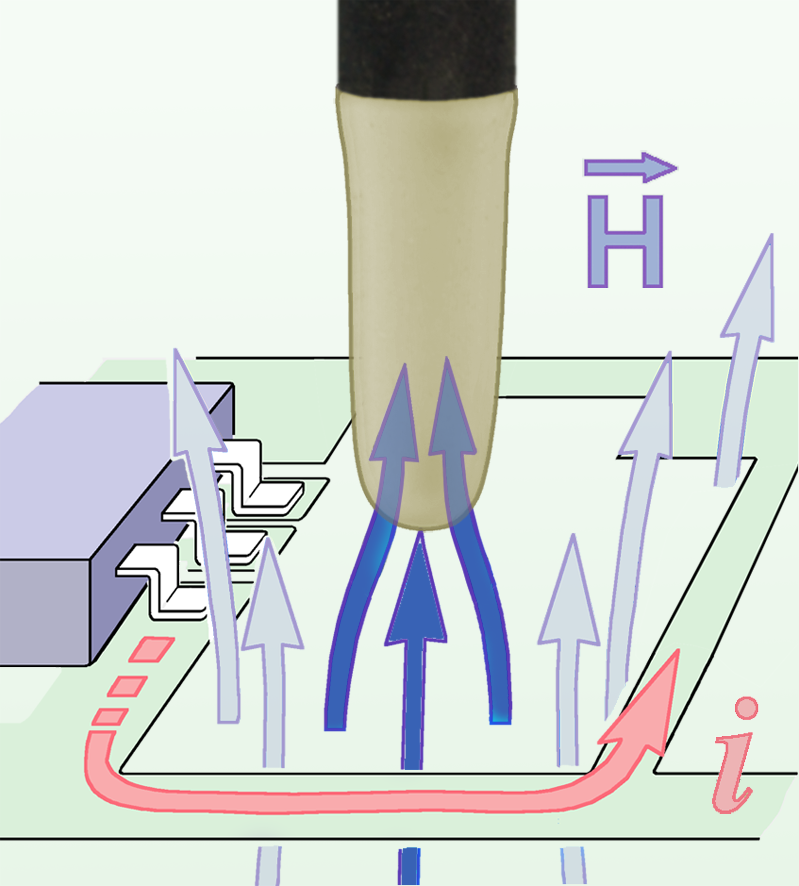

SX-B 3-1 磁场探头（1GHz~10GHz）
|
 |

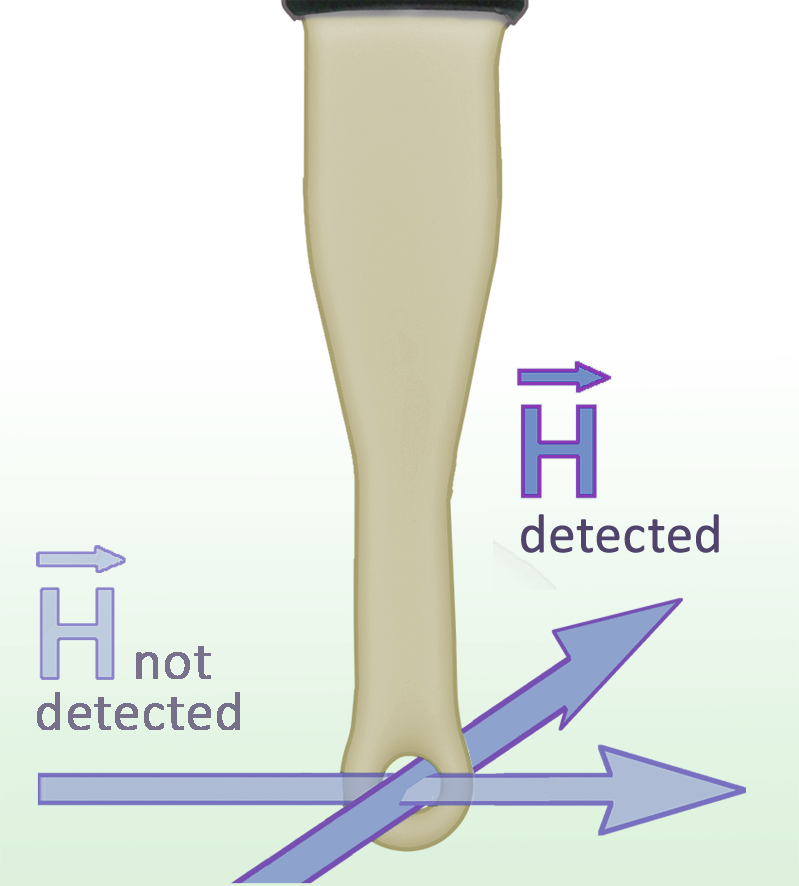

SX-R 3-1 磁场探头（1GHz-10GHz）
SX-R 3-1型磁场探头尺寸小，用于高分辨率测量高频磁场，因而能够识别出作为潜在干扰源的元件。此外，由于探头尺寸小，适于测量很难靠近的位置，例如集成电路引脚的周围区域。 |
