SMBV100B 矢量信号发生器
SMBV100B 矢量信号发生器

SMBV100B 矢量信号发生器

主要特点

  • 频率范围介于 8 kHz 至 3 GHz 或 6 GHz
  • 高输出功率,高达 +34 dBm
  • 500 MHz 调制带宽,准确度一流
  • 符合所有主要数字通信标准的信号生成,包括 5G NR、LTE 和 WLAN 标准
  • GNSS 模拟器,带有 GPS、Glonass、Galileo、北斗和 QZSS/SBAS

描述

移动通信、全球导航卫星系统和更多应用的解决方案

R&S®SMBV100B矢量信号发生器高输出功率、完全校准的宽带信号生成和直观的触摸屏操作使R&S®SMBV100B成为各种应用的理想选择。

SMBV100B符合主要数字通信标准(如5G NR、LTE和WLAN)的最新规范,是接收器和组件特性的测试解决方案。

R&S®SMBV100B可配备多种GNSS选件,使仪器成为可靠、功能齐全的GNSS模拟器。凭借其模拟能力,现实和复杂但可重复的全球导航卫星系统方案可以在受控条件下运行。

SMBV100B 矢量信号发生器兼具卓越的性能特性,包括高输出功率、宽调制带宽以及出色的信号质量。此仪器的频率范围介于 8 kHz 至 6 GHz,覆盖数字无线通信的所有重要射频频段。射频调制带宽高达 500 MHz,可满足第四代和第五代通信标准的严苛要求。在航空航天和国防应用中,带宽可确保生成复杂的脉冲信号。

在射频组件验证等多种测试装置中,在高功率电平下提供信号非常重要。SMBV100B 可在高功率电平下确保信号质量。无需额外放大器,测试装置更为简单。

SMBV100B 具有直观的触摸屏图形用户界面,非常符合人体工程学,使用方便。这款可自定义的仪器也可满足未来要求。可以通过软件激活码添加选件,例如扩展频率、带宽和输出功率,轻松为仪器增加其他功能。

主要特点

  • 频率范围介于 8 kHz 至 3 GHz 或 6 GHz
  • 高输出功率,高达 +34 dBm
  • 500 MHz 调制带宽,具备一流精度
  • 高功率电平下的出色 EVM 和 ACPR 结果
  • 可在客户场所使用软件激活码轻松升级仪器
  • 7″ 触摸屏,操作方便

极佳的信号质量

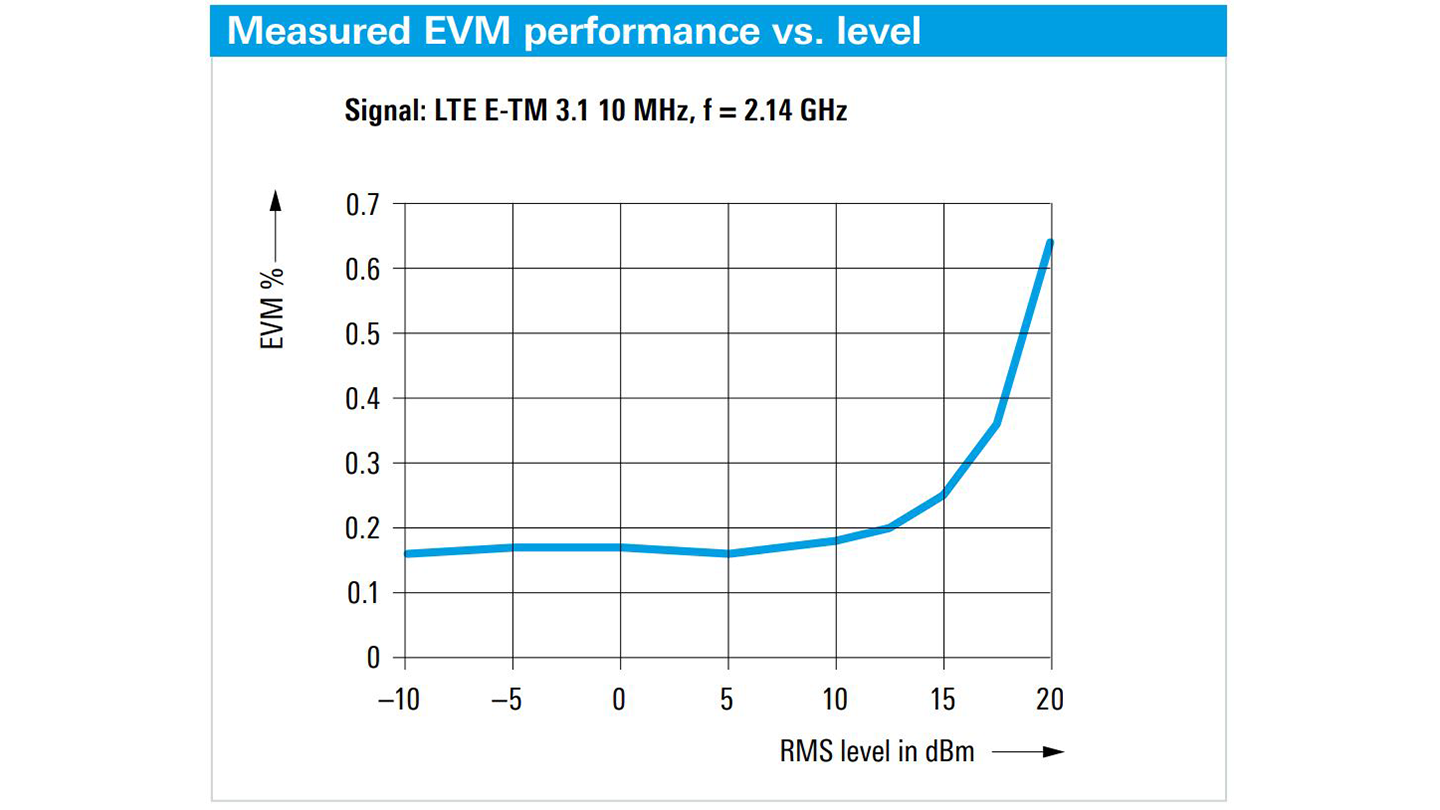

对于20 MHz LTE信号,即使在高输出功率水平下,EVM性能也达到0.2%。
ACPR值<–72 dB ACPR(WCDMA测试模型1,64 DPCH,测量值)
低单边带相位噪声<–134dB(测量)在1KHz和20KHz偏移。
测试夹具影响的实时补偿。

调制带宽宽,精度高

为了满足更高调制带宽的需要,R&S SMBV100B配备了高性能基带,由于发生器的智能内部实时频率响应校正,在整个500 MHz的带宽上实现了<0.3 dB(测量)的幅度平坦度。

高输出功率和优异的电平精度

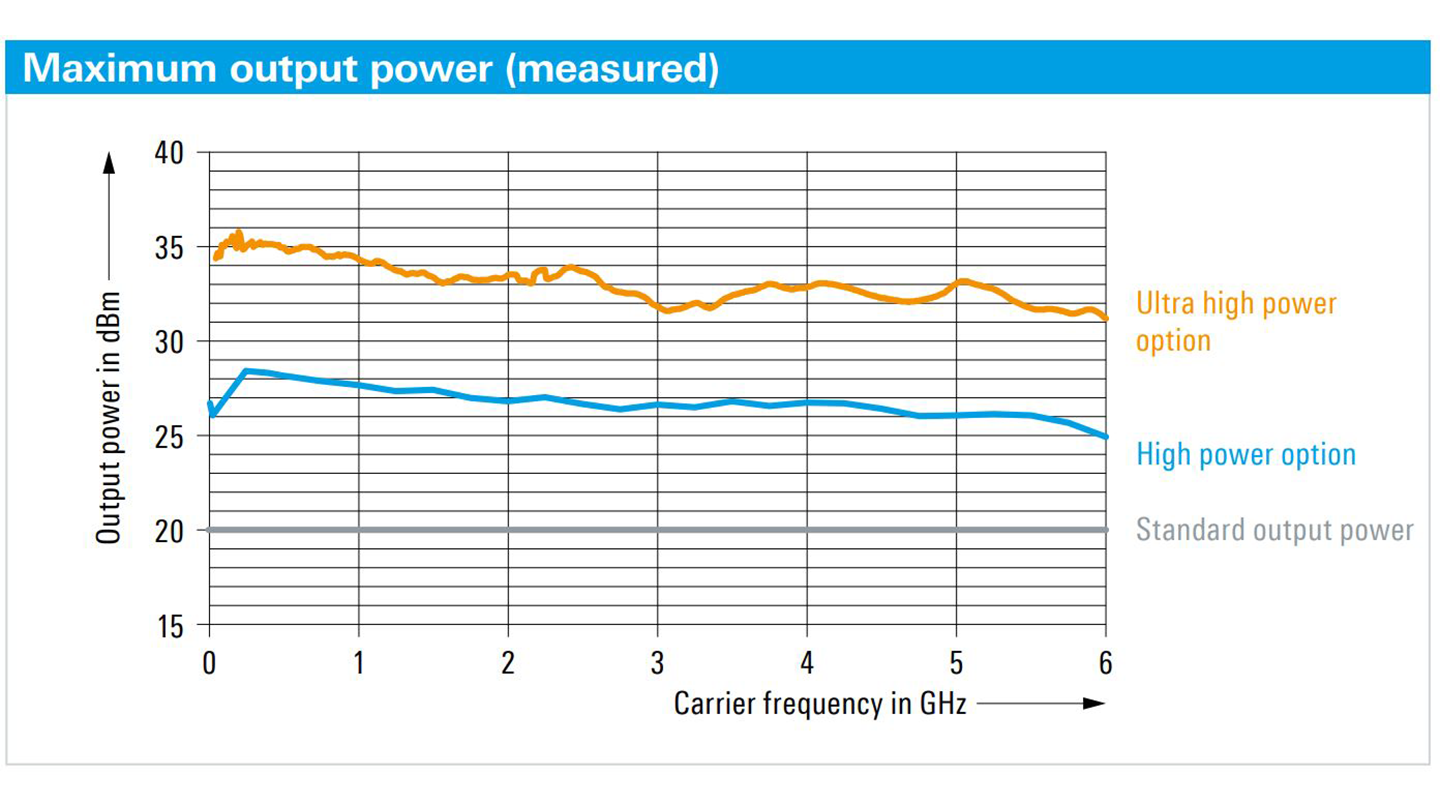

当配备适当的选件时,R&S SMBV100B可产生高达+34 dBm(在1 GHz下测量)的输出功率,并且在几乎整个频率范围内指定的电平增加到+25 dBm。
校准后,发生器必须以高精度重复设置每个测试序列的电平值。在这里,R&S SMBV100B提供了高性能,测量的电平重复性<0.09 dB。

全球导航卫星系统模拟的选择

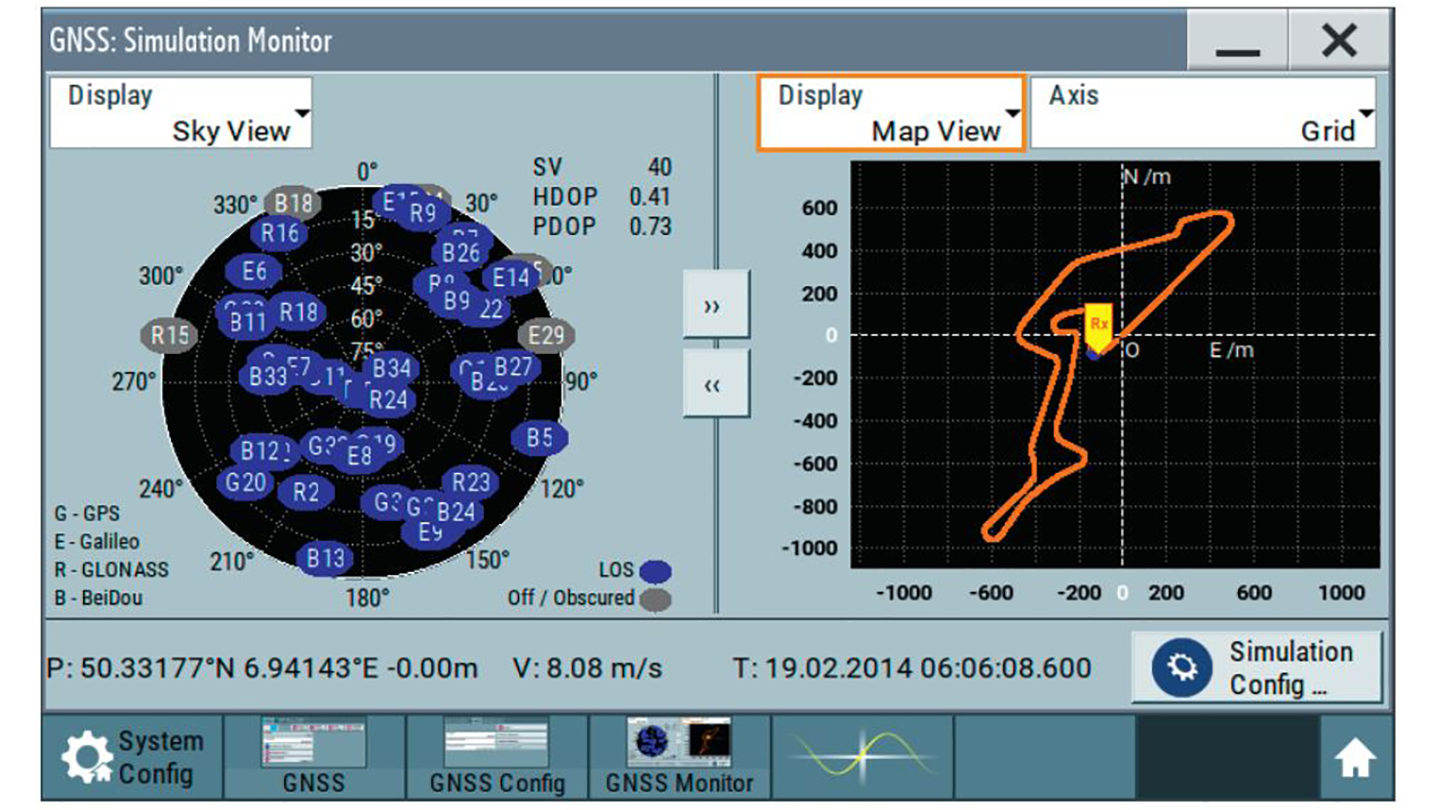

R&S SMBV100B可配备多种GNSS选件,使仪器成为可靠、功能齐全的GNSS信号源。它具有极佳的模拟能力,用于配置可在受控条件下运行的现实和复杂但可重复的全球导航卫星系统方案。这包括全球导航卫星系统轨道的真实建模、信号传播效应和系统误差以及用户环境的真实建模。

简要规格

频率范围 R&S.SMBVB-B103
连续波模式 8 kHz 至 3 GHz
I/Q 模式 1 MHz 至 3 GHz
R&S.SMBVB-B103 和 R&S.SMBVB-KB106
连续波模式 8 kHz 至 6 GHz
I/Q 模式 1 MHz 至 6 GHz
电平范围 峰值包络功率 (PEP)
R&S.SMBVB-B103/-KB106 标准
1 MHz < f ≤ 6 GHz –127 dBm 至 18 dBm
配备 R&S.SMBVB-K31 选件
1 MHz < f ≤ 4 GHz –127 dBm 至 +21 dBm
4 GHz < f ≤ 6 GHz –127 dBm 至 +20 dBm
配备 R&S.SMBVB-K31和R&S.SMBVB-B32选件
10 MHz < f ≤ 6 GHz –127 dBm 至 +25 dBm
频谱纯度
单边带相位噪声 f = 1 GHz,20 kHz 偏移,1 Hz 测量带宽 < –126 dBc,–132 dBc(典型值)
谐波 1 MHz < f ≤ 6 GHz,电平 ≤ 13 dBm < –30 dBc
非谐波 f = 1 GHz,电平 > +10 dBm,偏移 > 10 kHz < –76 dBc
模拟调制 支持的模拟调制模式
配备 R&S.SMBVB-K720 选件 AM、FM、φM
配备 R&S.SMBVB-K22 选件 脉冲调制
I/Q 调制
射频调制带宽 具有内部基带 I/Q,I/Q 宽带开启
1 MHz < f ≤ 1000 MHz ±25% 的载波频率
f > 1000 MHz ±250 MHz
具有外部 I/Q 输入,I/Q 宽带开启
1 MHz ≤ f ≤ 4 GHz ±25% 的载波频率
f > 4 GHz ±1 GHz
指定射频调制带宽中的调制频率响应 具有内部基带 I/Q,I/Q 宽带开启,优化模式:高质量 < 1.0 dB,< 0.3 dB(测量值)
I/Q 基带发生器
信号带宽 标准 120 MHz
配备 R&S.SMBVB-K523 选件 240 MHz
配备 R&S.SMBVB-K523 和 R&S.SMBVB-K524 选件 500 MHz
ARB 存储深度 标准 64 Msample
配备 R&S.SMBVB-K511 选件 256 Msample
配备 R&S.SMBVB-K511 和 R&S.SMBVB-K512 选件 1 Gsample
配备 R&S.SMBVB-K511、R&S.SMBVB-K512 和 R&S.SMBVB-K513 选件 2 Gsample
数字标准 支持的标准及调制系统 5G NR、OFDM 信号生成、蜂窝 IoT、LTE 第 8/9/10/11/12 版、3GPP FDD HSPA/HSPA+、 GSM/EDGE/EDGE Evolution、CDMA2000.、 j/p/ac/ax、AWGN 等1xEV-DO Rev. A/B、WLAN IEEE 802.11a/b/g/n/

订货信息

型号 订货号 说明
SMBV100B 1423.1003.02 矢量信号发生器, ARB (64 Msamples, 120 MHz RF bandwidth)
频率选件
SMBVB-B103 1423.6270.02 8 kHz to 3 GHz
SMBVBKB106 1423.6370.02 Frequency extension to 6 GHz
射频选件
SMBVB-B1 1423.6470.02 OCXO reference oscillator
SMBVB-B1H 1423.6570.02 High performance OCXO reference oscillator
SMBVB-B3 1423.7260.02 1 GHz reference
SMBVB-K704 1423.7618.02 Flexible reference input from 1 MHz to 100 MHz
SMBVB-K31 1423.6670.02 High output power
SMBVB-B32 1423.6711.02 Ultra high output power
SMBVB-K90 1423.7601.02 Phase coherence
SMBVB-K22 1423.7560.02 Pulse modulator
SMBVB-K23 1423.7576.02 Pulse generator
SMBVB-K24 1423.7582.02 Multifunction generator
SMBVB-K720 1423.7599.02 AM/FM/φM
基带
SMBVB-K17 1423.7624.02 Differential analog I/Q outputs
SMBVB-K19 1423.7630.02 Digital baseband output
SMBVB-K511 1423.7653.02 ARB memory extension to 512 Msample
SMBVB-K512 1423.7660.02 ARB memory extension to 1 Gsample
SMBVB-K513 1423.8589.02 ARB memory extension to 2 Gsample
SMBVB-K520 1423.7676.02 Baseband realtime extension
SMBVB-K523 1423.7682.02 Baseband extension to 240 MHz RF bandwidth
SMBVB-K524 1423.7699.02 Baseband extension to 500 MHz RF bandwidth
基带加强
SMBVB-K62 1423.7876.02 Additive white Gaussian noise (AWGN)
SMBVB-K80 1423.7647.02 Bit error rate tester
SMBVB-K540 1423.7701.02 Envelope tracking
SMBVB-K541 1423.7718.02 AM/AM, AM/M predistortion
SMBVB-K544 1423.8150.02 User-defined frequency response correction
SMBVB-K548 1423.8820.02 Crest factor reduction
数字标准
SMBVB-K40 1423.7724.02 GSM/EDGE
SMBVB-K41 1423.7730.02 EDGE Evolution
SMBVB-K42 1423.7747.02 3GPP FDD
SMBVB-K46 1423.7760.02 CDMA2000R
SMBVB-K47 1423.7776.02 1xEV-DO
SMBVB-K50 1423.7782.02 TD-SCDMA
SMBVB-K51 1423.7799.02 TD-SCDMA enhanced BS/MS tests
SMBVB-K54 1423.7824.02 IEEE 802.11 (a/b/g/n/j/p)
SMBVB-K55 1423.7830.02 EUTRA/LTE
SMBVB-K60 1423.7853.02 BluetoothR EDR
SMBVB-K61 1423.7860.02 Multicarrier CW signal generation
SMBVB-K83 1423.7899.02 3GPP FDD HSPA/HSPA+, enhanced BS/MS tests
SMBVB-K84 1423.7901.02 EUTRA/LTE release 9 and enhanced features
SMBVB-K85 1423.7918.02 EUTRA/LTE release 10 (LTE advanced)
SMBVB-K86 1423.7924.02 IEEE 802.11ac
SMBVB-K87 1423.7930.02 1xEV-DO Rev. B
SMBVB-K89 1423.7947.02 NFC A/B/F
SMBVB-K112 1423.8037.02 LTE release 11 and enhanced features
SMBVB-K113 1423.8043.02 LTE release 12
SMBVB-K114 1423.8050.02 OFDM signal generation
SMBVB-K115 1423.8066.02 Cellular IoT
SMBVB-K117 1423.8089.02 BluetoothR 5.x
SMBVB-K119 1423.8108.02 LTE release 13/14/15
SMBVB-K131 1423.8720.02 LORA
SMBVB-K142 1423.8114.02 IEEE 802.11ax
SMBVB-K143 1423.8637.02 Cellular IoT release 14
SMBVB-K144 1423.8608.02 5G NR
SMBVB-K146 1423.8808.02 Cellular IoT release 15
使用WinIQSIM2的数字标准
SMBVB-K240 1423.8166.02 GSM/EDGE
SMBVB-K241 1423.8172.02 EDGE Evolution
SMBVB-K242 1423.8189.02 3GPP FDD
SMBVB-K244 1423.8195.02 GPS
SMBVB-K246 1423.8208.02 CDMA2000R
SMBVB-K247 1423.8214.02 1xEV-DO Rev A
SMBVB-K250 1423.8220.02 TD-SCDMA
SMBVB-K251 1423.8237.02 TD-SCDMA enhanced BS/MS tests
SMBVB-K252 1423.8243.02 DVB-H
SMBVB-K253 1423.8250.02 DAB/T-DMB
SMBVB-K254 1423.8266.02 IEEE 802.11a/b/g/n
SMBVB-K255 1423.8272.02 EUTRA/LTE
SMBVB-K260 1423.8295.02 BluetoothR EDR
SMBVB-K261 1423.8308.02 Multicarrier CW signal generation
SMBVB-K262 1423.8314.02 Additive White Gaussian Noise (AWGN)
SMBVB-K266 1423.8320.02 Galileo
SMBVB-K283 1423.8337.02 3GPP FDD HSPA/HSPA+, enhanced BS/MS tests
SMBVB-K284 1423.8343.02 EUTRA/LTE release 9 and enhanced features
SMBVB-K285 1423.8350.02 EUTRA/LTE release 10 (LTE advanced)
SMBVB-K286 1423.8366.02 IEEE 802.11ac
SMBVB-K287 1423.8372.02 1xEV-DO Rev. B
SMBVB-K289 1423.8389.02 NFC A/B/F
SMBVB-K294 1423.8395.02 GLONASS 1 satellite
SMBVB-K298 1423.8408.02 Modernized GPS
SMBVB-K407 1423.8489.02 BeiDou
SMBVB-K412 1423.8495.02 LTE release 11 and enhanced features
SMBVB-K413 1423.8508.02 EUTRA/LTE release 12
SMBVB-K414 1423.8595.02 OFDM signal generation
SMBVB-K415 1423.8514.02 Cellular IoT
SMBVB-K416 1423.8520.02 DVB-S2/DVB-S2X
SMBVB-K417 1423.8537.02 BluetoothR 5.x
SMBVB-K418 1423.8543.02 Verizon 5GTF signals
SMBVB-K419 1423.8550.02 LTE release 13/14/15
SMBVB-K431 1423.8737.02 LORA
SMBVB-K432 1423.8837.02 Modernized BeiDou
SMBVB-K442 1423.8566.02 IEEE 802.11ax
SMBVB-K443 1423.8643.02 Cellular IoT release 14
SMBVB-K444 1423.8614.02 5G NR
SMBVB-K446 1423.8814.01 Cellular IoT release 15
波形包,使用PC软件
SMBVB-K200 1423.8714.71 1 waveform
SMBVB-K200 1423.8714.72 5 waveforms
SMBVB-K200 1423.8714.75 50 waveforms
Options with external Pulse Sequencer software or Pulse Sequencer (DFS) software
SMBVB-K300 1423.8414.02 Pulse sequencing
SMBVB-K301 1423.8420.02 Enhanced pulse sequencing
SMBVB-K308 1423.8437.02 DF
SMBVB-K350 1423.8443.02 DFS signal generation
GNSS和航空
SMBVB-K44 1423.7753.02 GPS
SMBVB-K66 1423.7882.02 Galileo
SMBVB-K94 1423.7953.02 GLONASS
SMBVB-K98 1423.7960.02 Modernized GPS
SMBVB-K106 1423.7982.02 SBAS/QZSS
SMBVB-K107 1423.7999.02 BeiDou
SMBVB-K108 1423.8008.02 GNSS real world simulation
SMBVB-K109 1423.8014.02 GNSS realtime interface
SMBVB-K132 1423.8789.02 Modernized BeiDou
SMBVB-K133 1423.8743.02 Single-satellite GNSS
SMBVB-K134 1423.8750.02 Upgrade to dual-frequency GNSS
SMBVB-K135 1423.8766.02 Upgrade to triple-frequency GNSS
SMBVB-K136 1423.8772.02 Add 6 GNSS channels
SMBVB-K137 1423.8795.02 Add 12 GNSS channels
SMBVB-K111 1423.8020.02 GBAS
SMBVB-K151 1423.8120.02 ILS
SMBVB-K152 1423.8137.02 VOR
SMBVB-K153 1423.8143.02 DME
SMBVB-K360 1423.8650.02 eraGLONASS test suite
SMBVB-K361 1423.8666.02 eCall test suite
其他
SMBVB-B80 1423.7160.02 Removable mass storage
SMBVB-B81 1423.7360.02 Rear panel connector for RF path
