描述
RF 探头是无源近场探头，用于在电子模块研发阶段进行磁场测量，覆盖频率范围为30MHz到3GHz。探头的组合完全按照顾客的需求。RF系列的探头可以用于逐步查找模块的干扰场源。我们建议，首先使用大型高灵敏度探头从远距离查找模块的干扰放射源，然后再用更高分辨率的探头进一步精确定位干扰源。通过相应地操作近场探头，能够测量出电磁场的方向及其分布。这种近场探头小巧轻便，并采用外皮电流衰减。磁场探头采用电屏蔽设计。 这种近场探头可以接到频谱分析仪或示波器的50Ω输入端。这些近场探头的内部没有50Ω的终端电阻。
| 型号 | 类型 | 频率 | |
| RF-E 02 | 电场探头 | 30MHz-3GHz | |
| RF-E 03 | 电场探头 | 1GHz-3GHz | |
| RF-E 04 | 电场探头 | 30MHz-3GHz | |
| RF-E 05 | 电场探头 | 30MHz-3GHz | |
| RF-E 09 | 电场探头 | 30MHz-3GHz | |
| RF-E 10 | 电场探头 | 30MHz-3GHz | |
| RF-K 7-4 | 磁场探头 | 30MHz-3GHz | |
| RF-B 0.3-3 | 迷你型磁场探头 | 30MHz-3GHz | |
| RF-B 3-2 | 磁场探头 | 30MHz-3GHz | |
| RF-R 0.3-3 | 迷你型磁场探头 | 30MHz-3GHz | |
| RF-R 3-2 | 磁场探头 | 30MHz-3GHz | |
| RF-R 50-1 | 磁场探头 | 30MHz-3GHz | |
| RF-R 400-1 | 磁场探头 | 30MHz-3GHz | |
| RF-U 2.5-2 | 磁场探头 | 30MHz-3GHz | |
| RF-U 5-2 | 磁场探头 | 30MHz-3GHz | |
 |

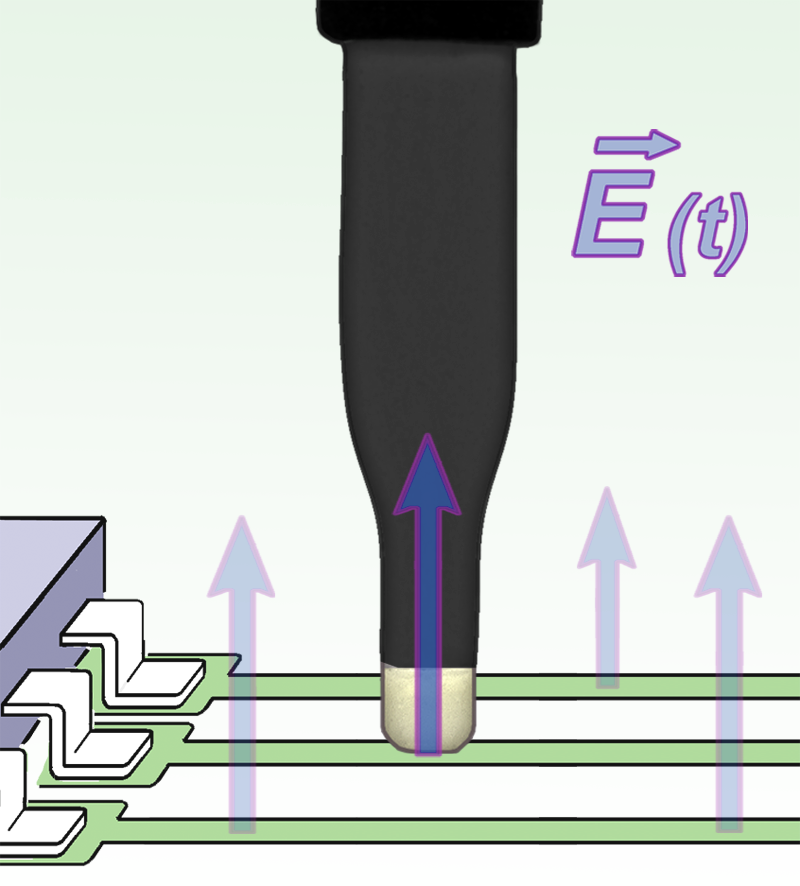

RF-E 02 电场探头（30MHz-3GHz） | ||

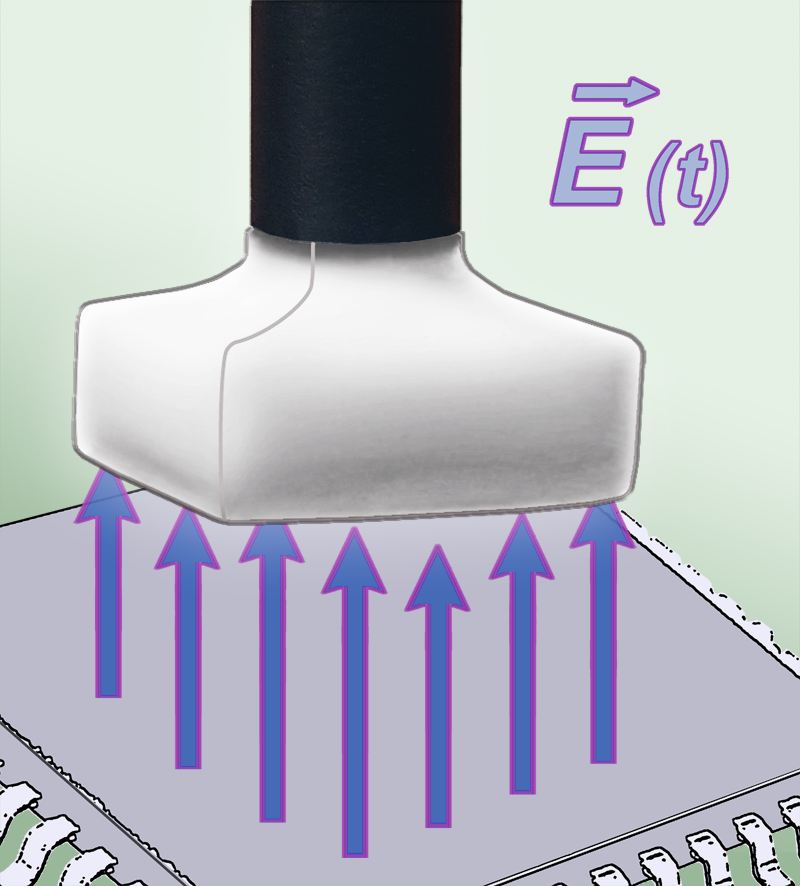

| RF-E 02型近场探头用于测量总线结构、较大的元器件或者供电表面产生的耦合电场。探头下方的电极面积大约是2 cm x 5 cm。该探头用于在距离模块1cm到2 cm的位置检测。 | |||
 |
RF-E 03 电场探头（1GHz-3GHz） | ||

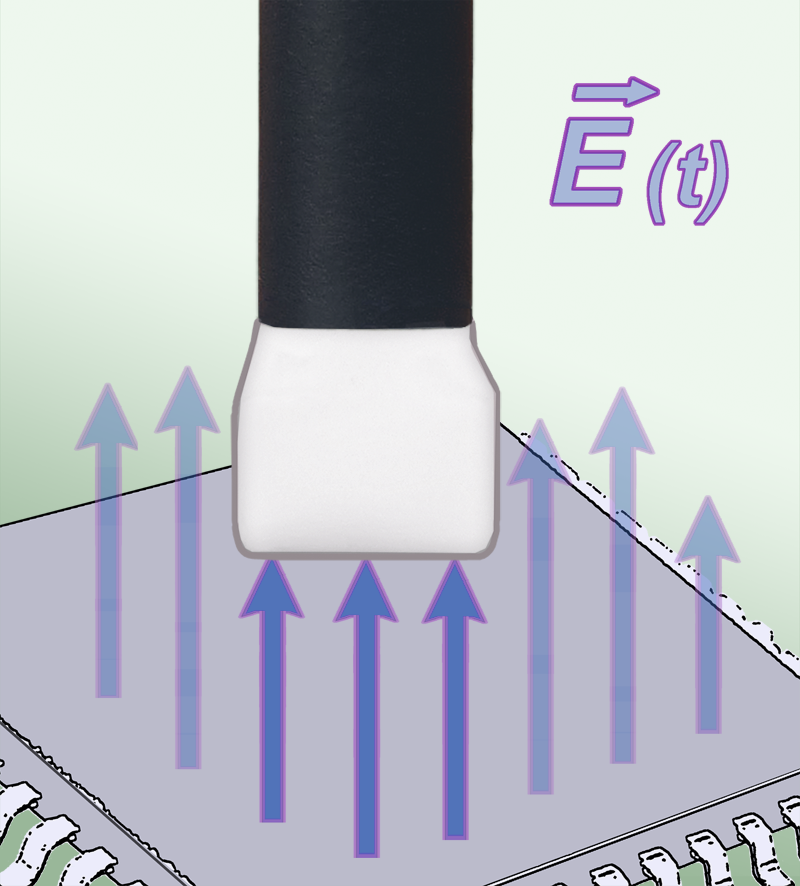

| RF-E 03探头底部的电极约为4x4mm，适合于定位较小的电场源，例如导线、集成电路板上的单个元器件。 | |||
 |
RF-E 04 电场探头（30MHz-3GHz） | ||
| RF-E 04型探头用于检测由时钟线和IC表面产生的电场，其灵敏度允许在一定的距离（0.5mm到10mm）检测电子模块的电场。 | |||
 |
RF-E 05 电场探头（30MHz-3GHz） | ||
| RF-E 05探头顶端的电极仅有0.5mm宽，可以非常准确地定位主频线、IC引脚或者较小元件产生的电场。 | |||
 |
RF-E 09 电场探头（30MHz-3GHz） | ||
| RF-E 09型电场探头用于检测由多引脚IC表面产生的电场，其灵敏度允许在一定的距离(0.5mm到10mm)检测电子模块的电场。 | |||
 |

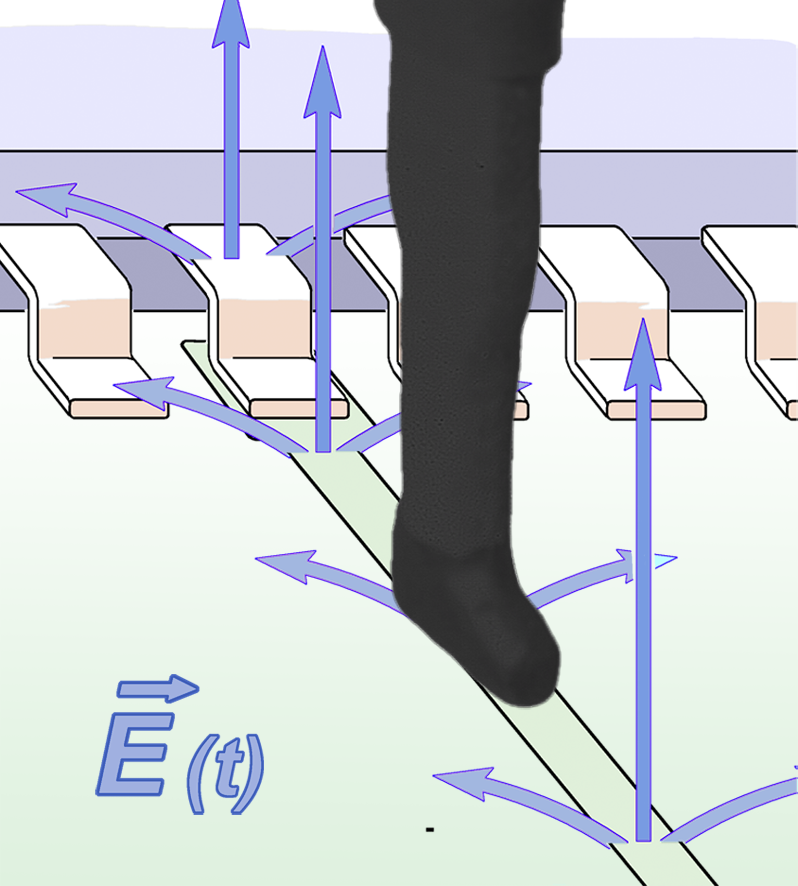

RF-E 10 电场探头（30MHz-3GHz） | ||
| RF-E 10型电场探头的电极位于探头下边，约0.2mm宽，可以定位极小的电场源，例如0.1mm宽的导线，高引脚数集成电路的单个引脚。 | |||
 |

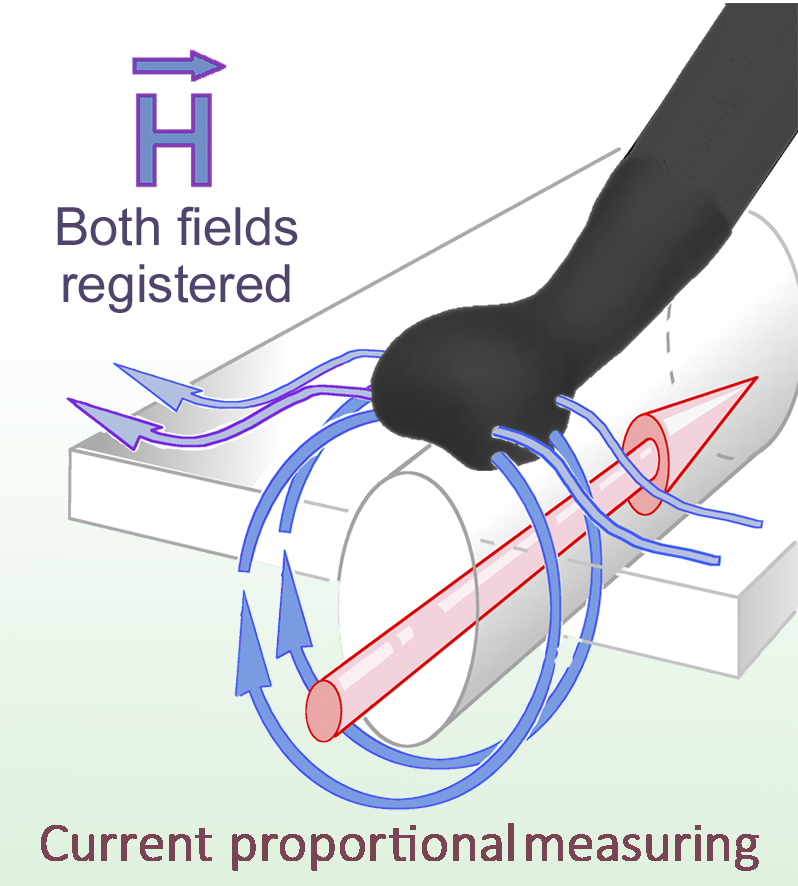

RF-K 7-4 磁场探头（30MHz-3GHz） | ||
| RF-K 7-4型近场探头能够测量反向进入探头的环形磁场线。这类磁场线通常出现于导线、棒形结构、电缆接头和扁平单元的边缘等。该探头的工作方式类似于电流耦合钳。 | |||
 |

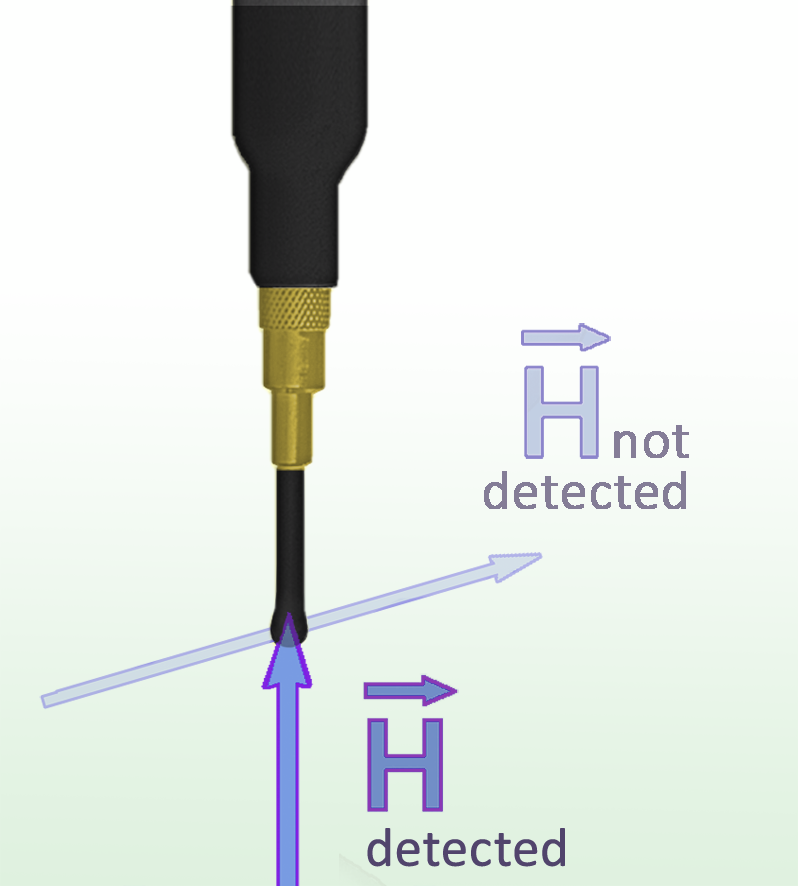

RF-B 0.3-3 迷你型磁场探头（30MHz-3GHz） | ||
| RF-B 0.3-3型磁场探头用于在极小空间内检测与探针针尖垂直的磁感线。探头内的线圈与探针柄相对垂直。测量时它可以直接靠在受测物上。 | |||
 |

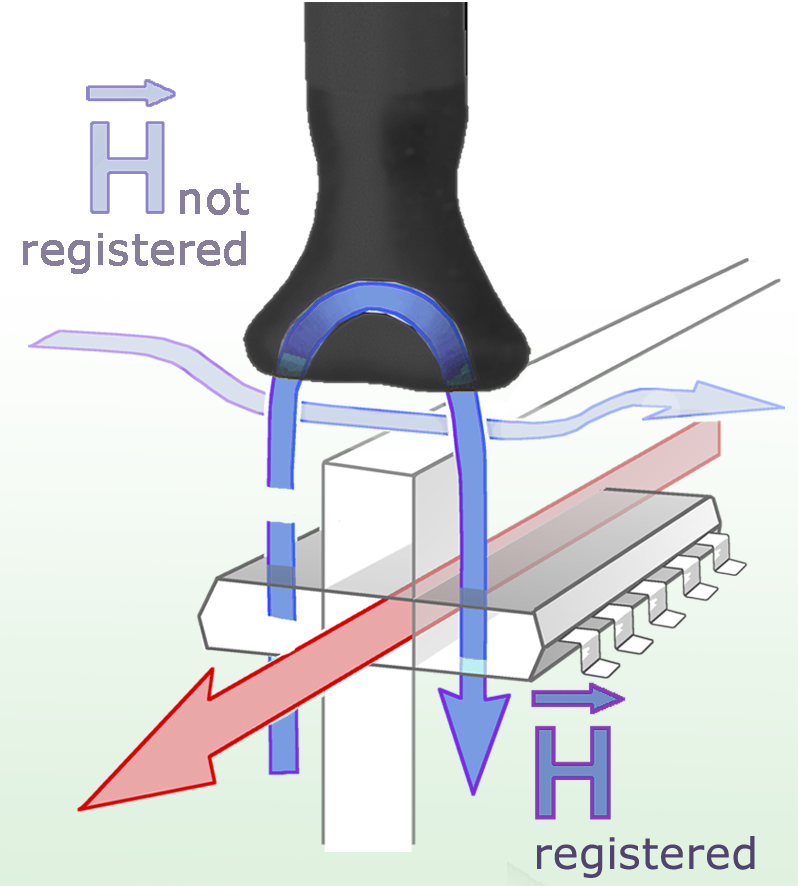

RF-B 3-2 磁场探头（30MHz-3GHz） | ||
| RF-B 3-2型磁场探头的测量线圈垂直于探头轴。将探头垂直放置到受测物上，测量线圈直接位于平面电路板的表面。如此便可测量通常难以接近的电路板表面，比如在开关稳压器的较大部件之间。 | |||
 |

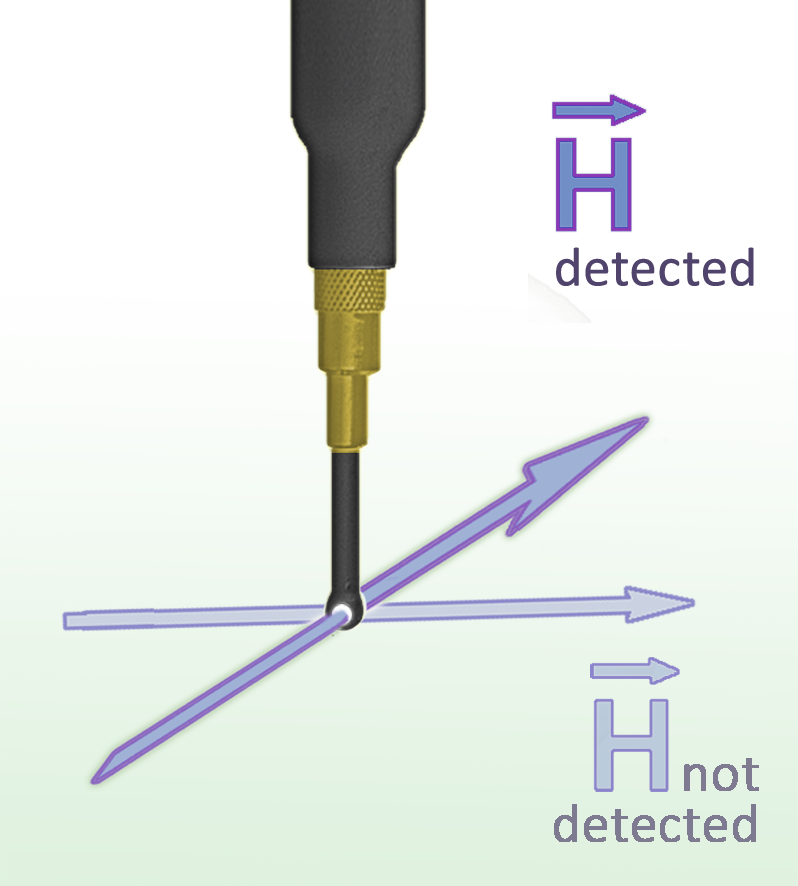

RF-R 0.3-3 迷你型磁场探头（30MHz-3GHz） | ||

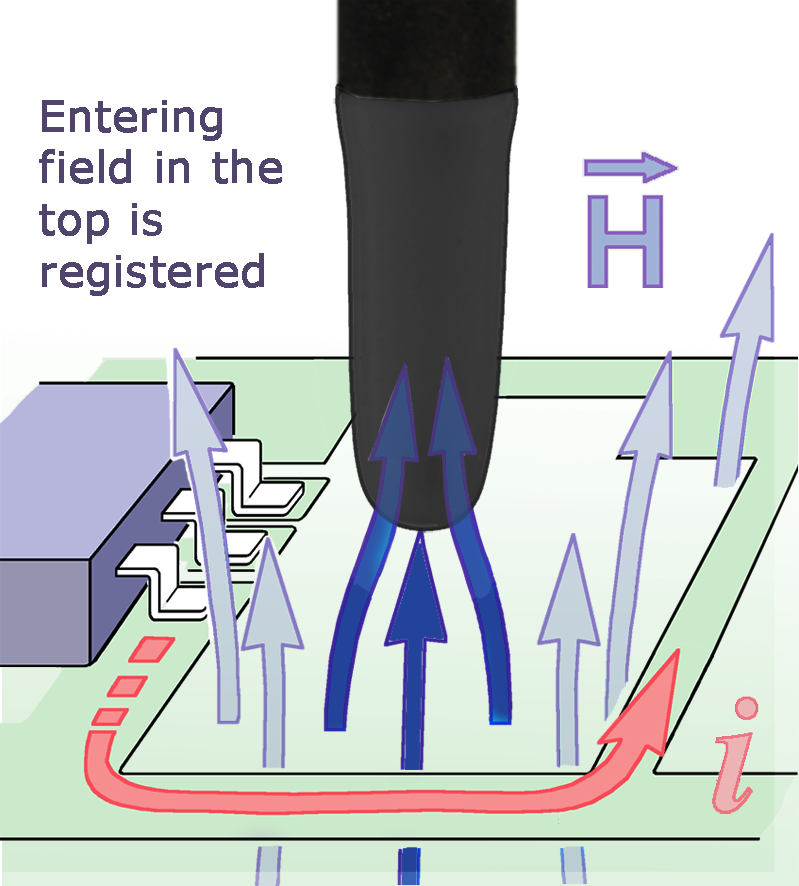

| RF-R 0.3-3型磁场探头的探针很小，能够以很高的分辨率测量高频磁场，从而识别出产生干扰的极小元件。此外，小探头适合于在很难靠近的位置进行测量，例如在集成电路引脚周围。 | |||
 |

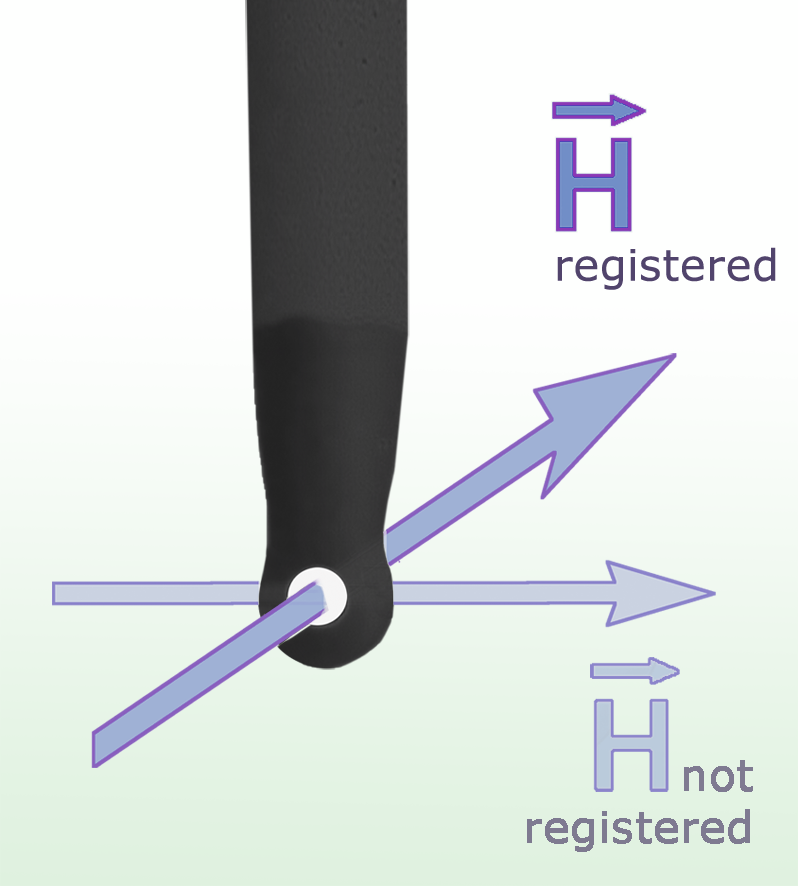

RF-R 3-2 磁场探头（30MHz-3GHz） | ||
| RF-R 3-2型近场探头，分辨率高，用于直接检测电子组装件上的射频磁场，例如引脚区域、集成电路外壳、导线、旁路电容器和电磁兼容性（EMC）元件等的磁场。 | |||
 |
RF-R 50-1 磁场探头（30MHz-3GHz） | ||
| RF-R 50-1型磁场探头适于在约3cm距离以内测量模块、设备或电缆。这种磁场探头能够识别出大型元器件是否为潜在的干扰源。 | |||
 |

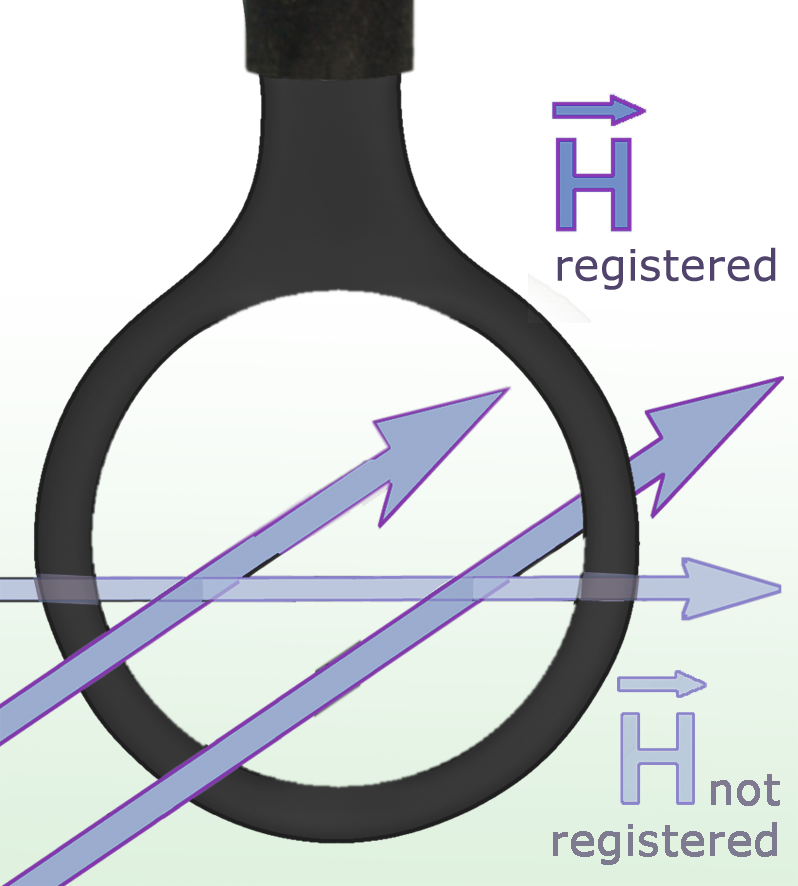

RF-R 400-1 磁场探头（30MHz-3GHz） | ||
| RF-R 400-1型磁场探头，由于其直径较大（25mm），因而灵敏度很高，适合在10cm以内的距离检测模块和设备。 | |||
 |
RF-U 2.5-2 磁场探头（30MHz-3GHz） | ||

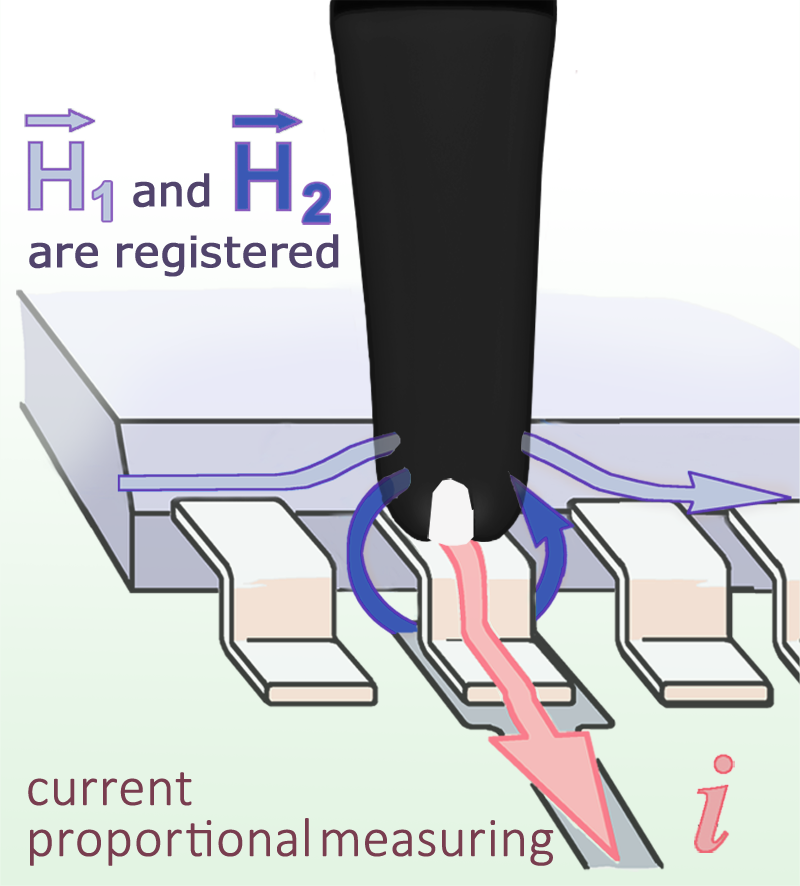

| RF-U 2.5-2型磁场探头是一个近场探头，用于检测导线、元件引脚、SMD组件和集成电路引脚中的射频电流。这个探头顶端有一个约0.5mm宽的磁场敏感缺口，测试时将这个缺口放在被测对象上。 | |||
 |
RF-U 5-2 磁场探头（30MHz-3GHz） | ||
| RF-U 5-2型磁场探头特别适于探测宽导线、电缆、连接件、电子元器件及其连接口的磁场。这种磁场探头的工作方式类似于电流钳。 | |||
